洗掃車功能結構：

● 垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。垃圾箱采用不銹鋼制作，永不銹蝕。

● 工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。

● 中置兩盤掃（掃盤可單獨控制）+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿（左右高壓側噴管可獨立控制）結構，實現路面的洗掃及吸塵。

● 左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕至吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。

● 清水箱和垃圾箱分體布置，有效空間利用最大化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨時加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大流量高壓噴嘴，可快速沖洗垃圾箱
● 左右高壓側噴桿具有雙向自動避障保護及復位功能�？纱蟠鬁p少左右高壓側噴桿損壞，作業時整車安全性也提高。

● 中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。

● 采用PLC編程、智能化控制系統，電、液、氣集中控制，駕駛員可在駕駛室內完成各種動作的操作。

整車配置

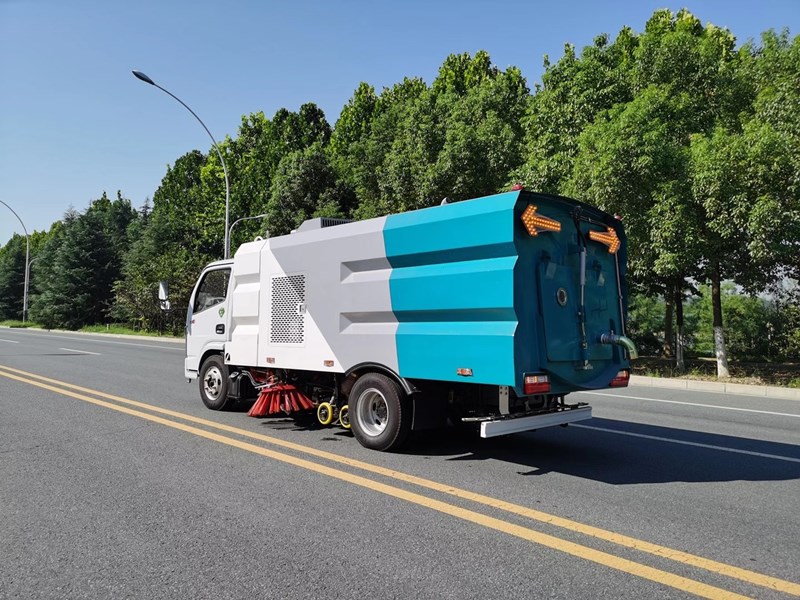

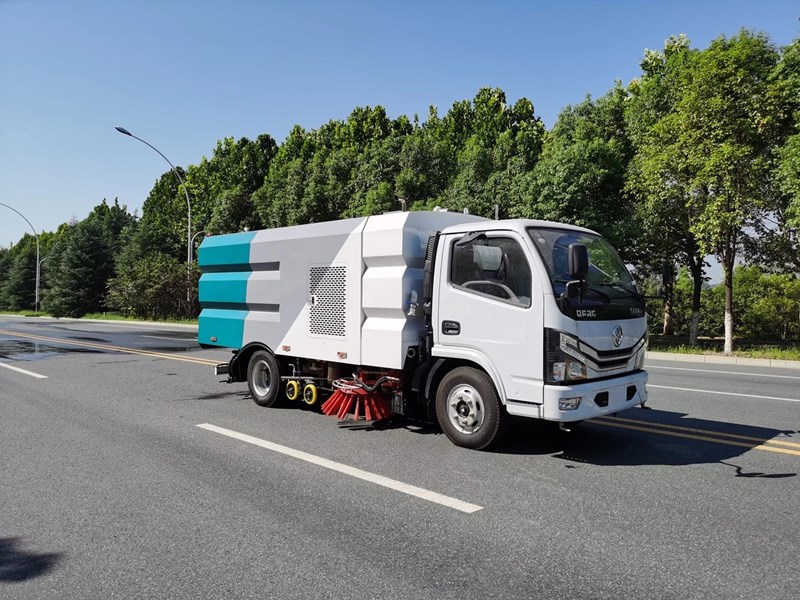

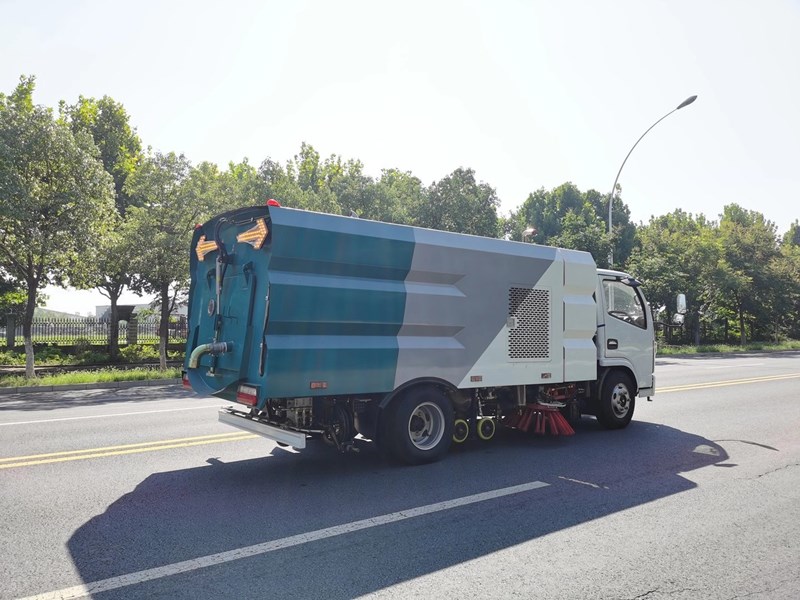

該洗掃車采用東風多利卡國六二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。

改裝組件說明：

1、 東風小多利卡國六二類底盤。

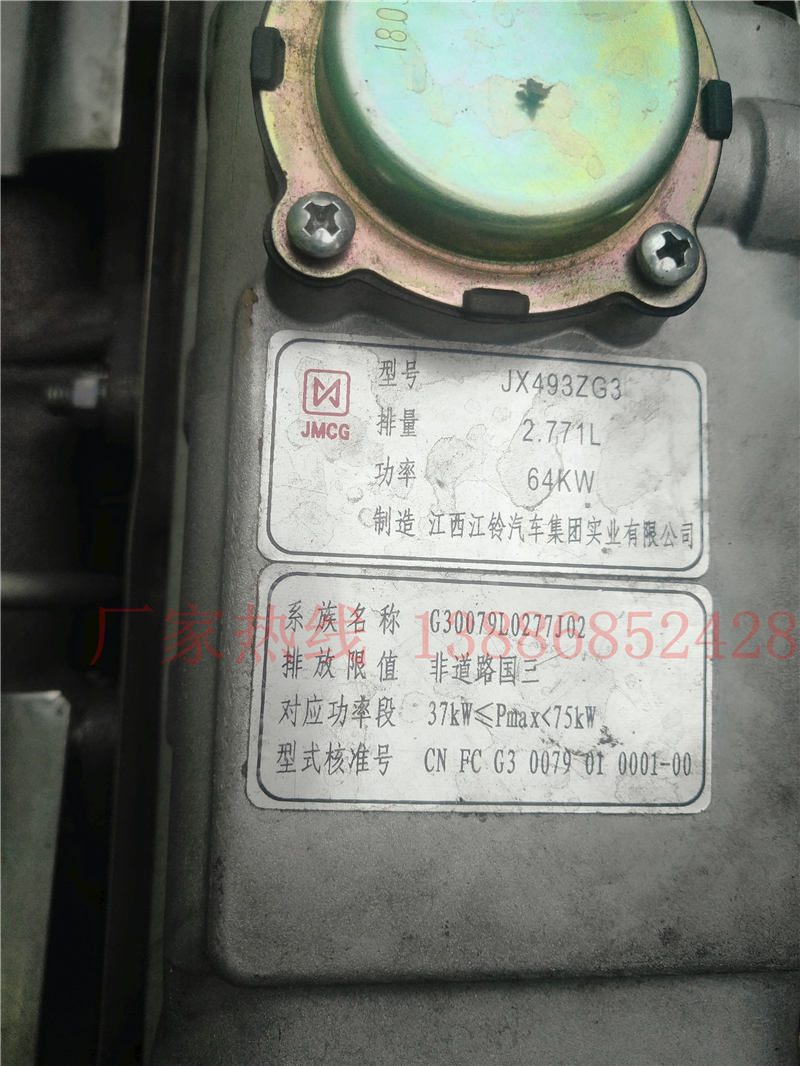

2、 副發動機采用江鈴64KW帶渦輪增壓副發動機。

3、免維護自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

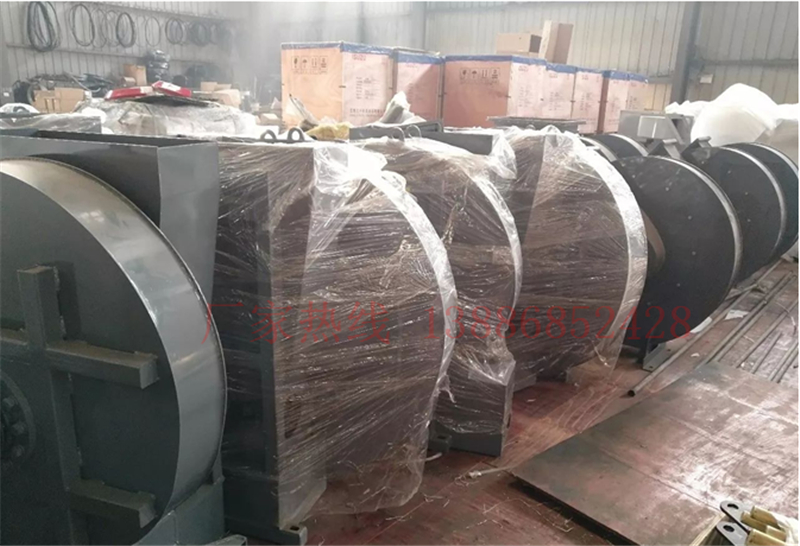

4、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。

5、金龍低壓水泵。

6、博萊尼亞高壓水泵。

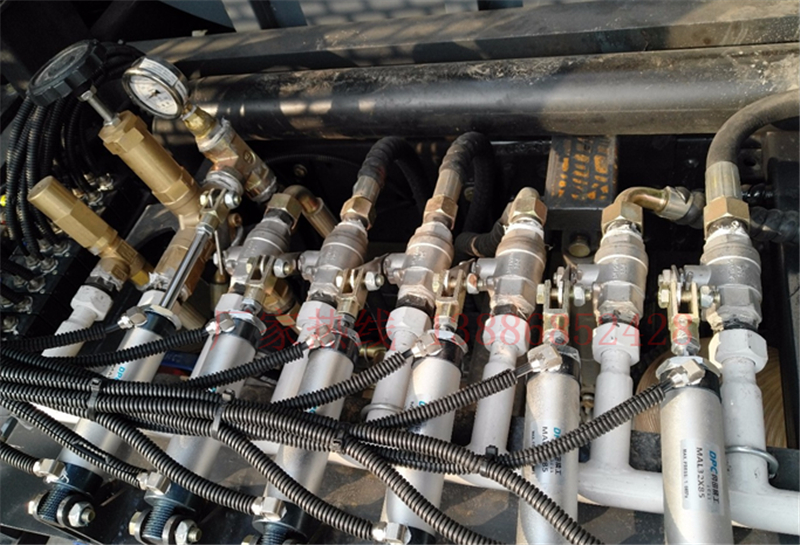

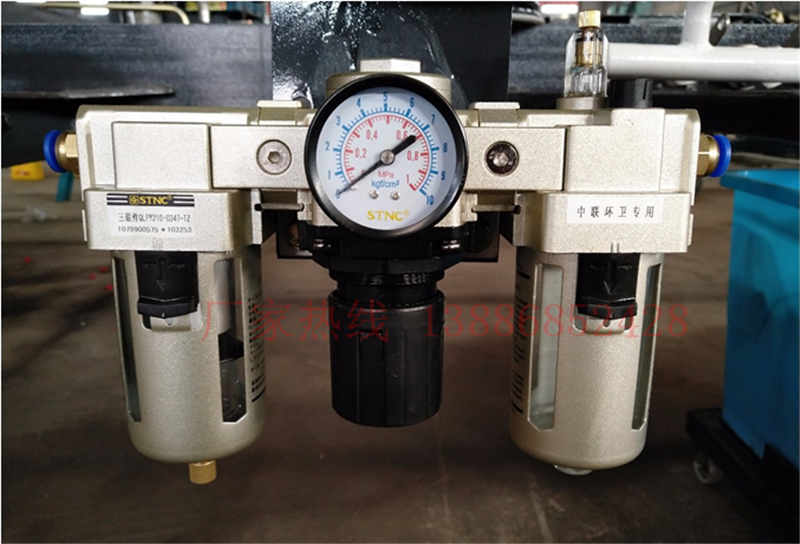

7、索諾天工、岡田精工，氣動閥，氣動閥門。

8、副發動機加裝空氣濾芯，有效防止副發動機進灰塵，導致拉缸。

9、車輛尾部倒車影像。

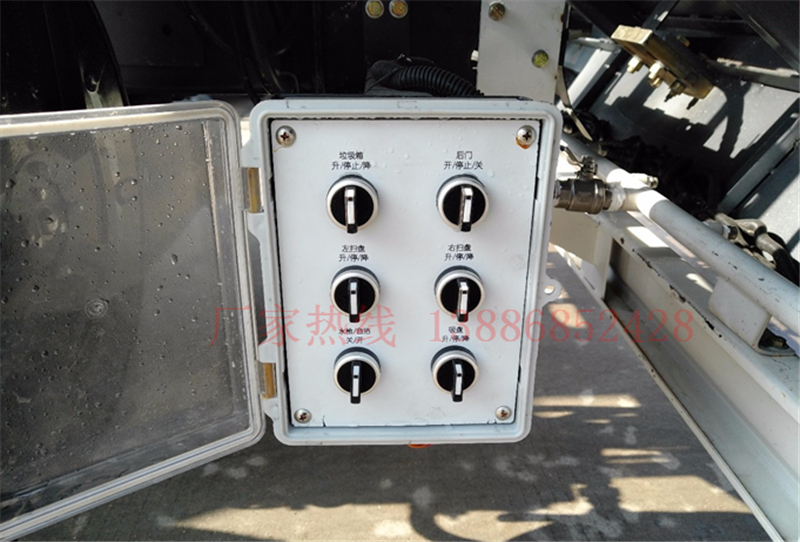

10、車輛尾部手動操作盒。

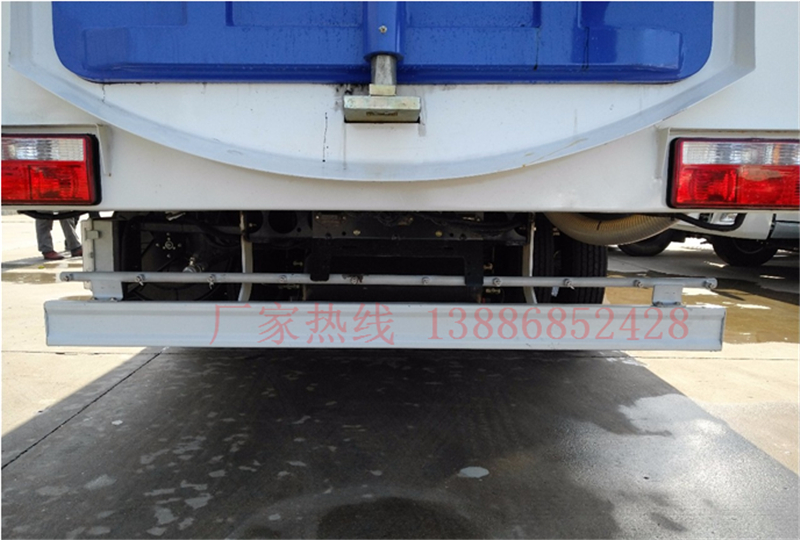

11、車輛尾部后噴霧。

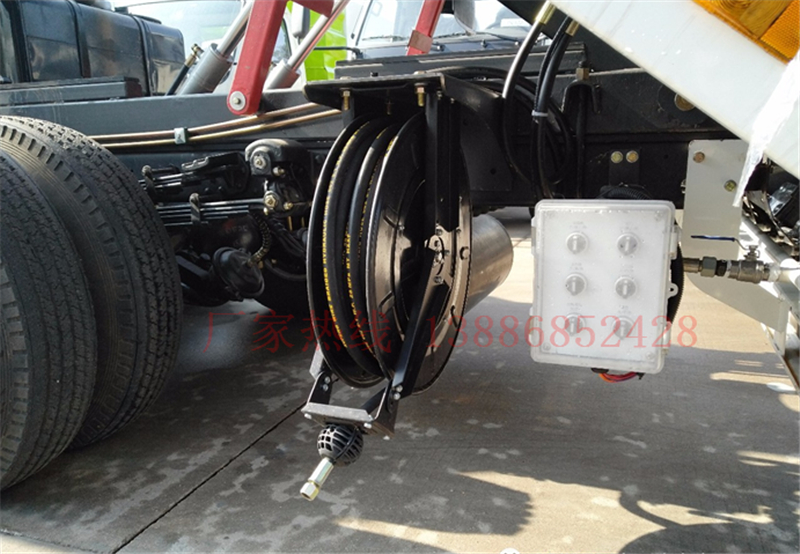

12、車輛自帶18M高壓洗車卷揚。

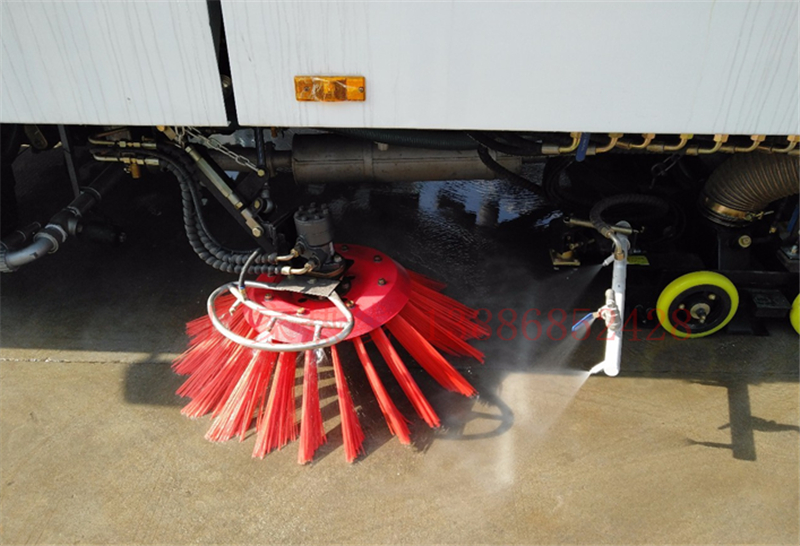

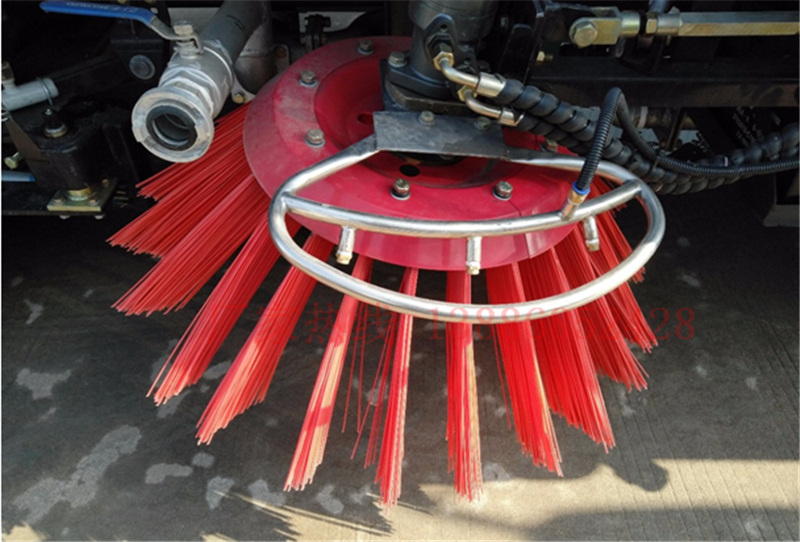

14、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現右掃和全掃等不同的作業模式。

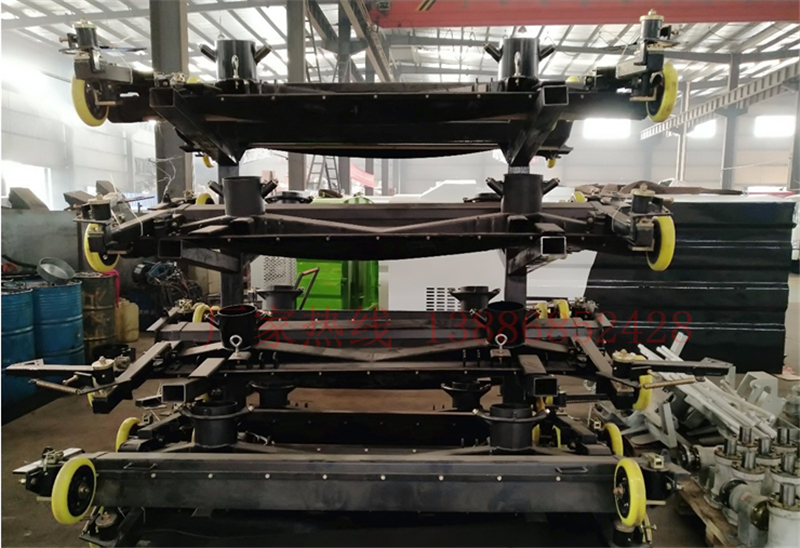

15、吸盤的吸口寬度達到1400mm，確保作業總寬度大于2.6m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。

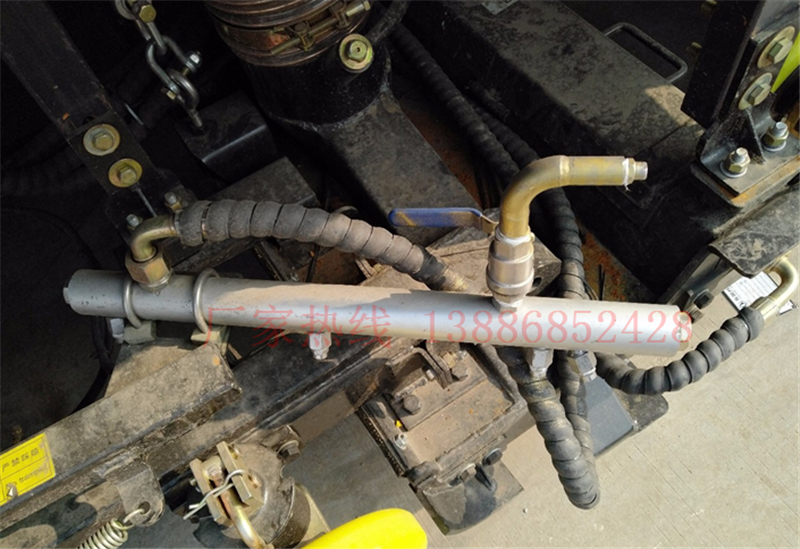

16、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能最大限度沖洗路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支架達到最佳的沖洗效果。

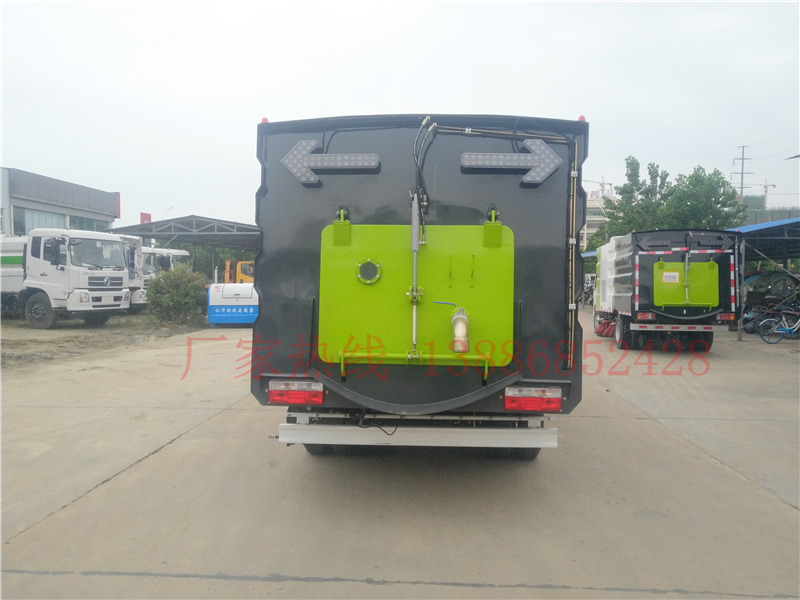

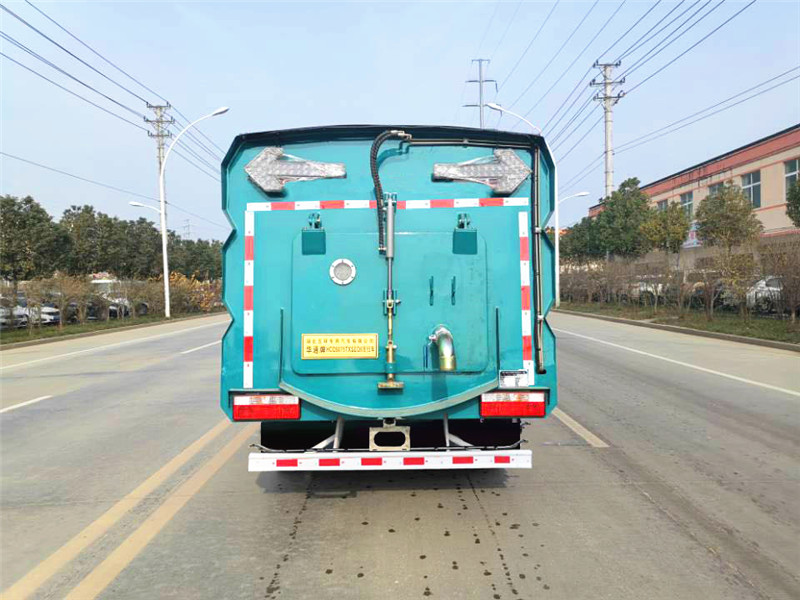

17、后部采用LED箭頭燈警示燈，保證行車作業安全。

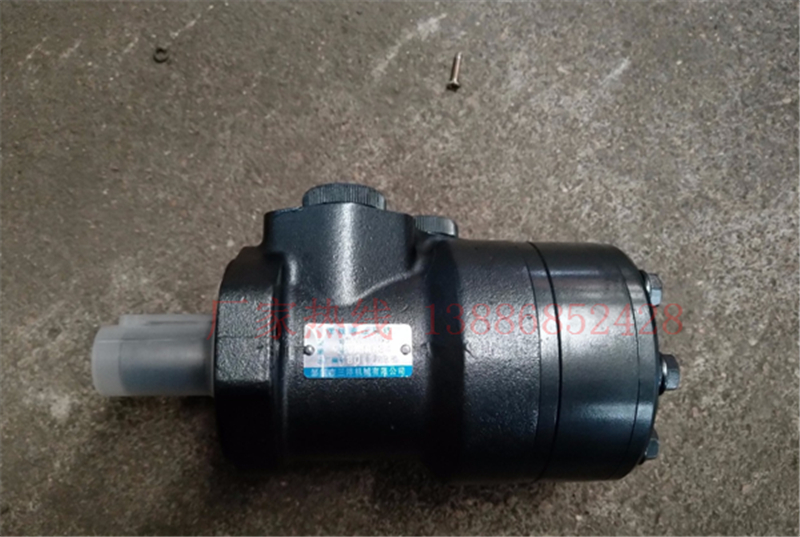

18、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。

19、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

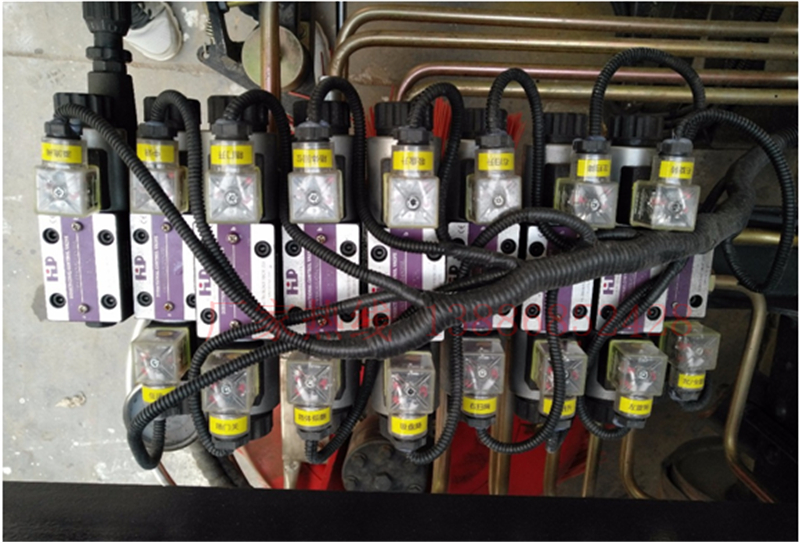

20、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。

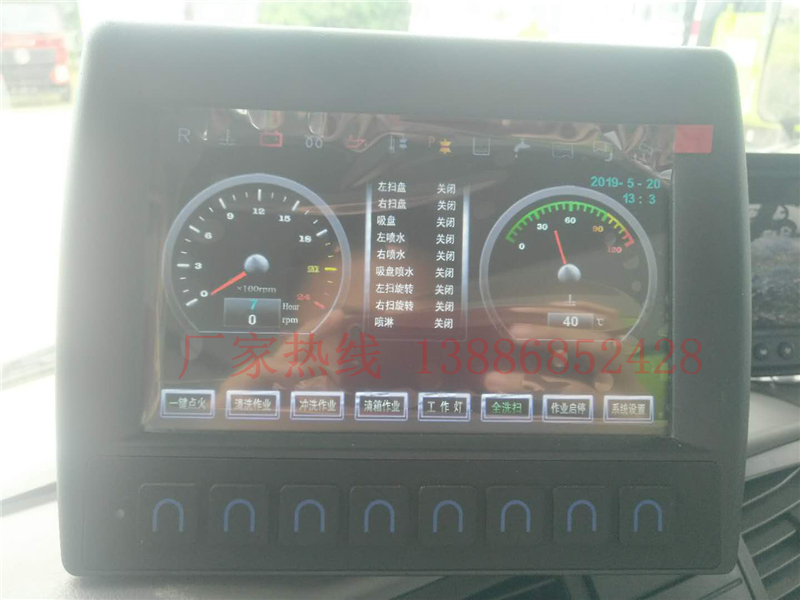

21、PLC駕駛室操作作業。

22、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

23、垃圾箱，容積達2.5m³，廂體采用傾翻卸料。

24、清水箱，容積達3m³。

25、非不銹鋼件經防銹處理，經久耐用。
